DEHN

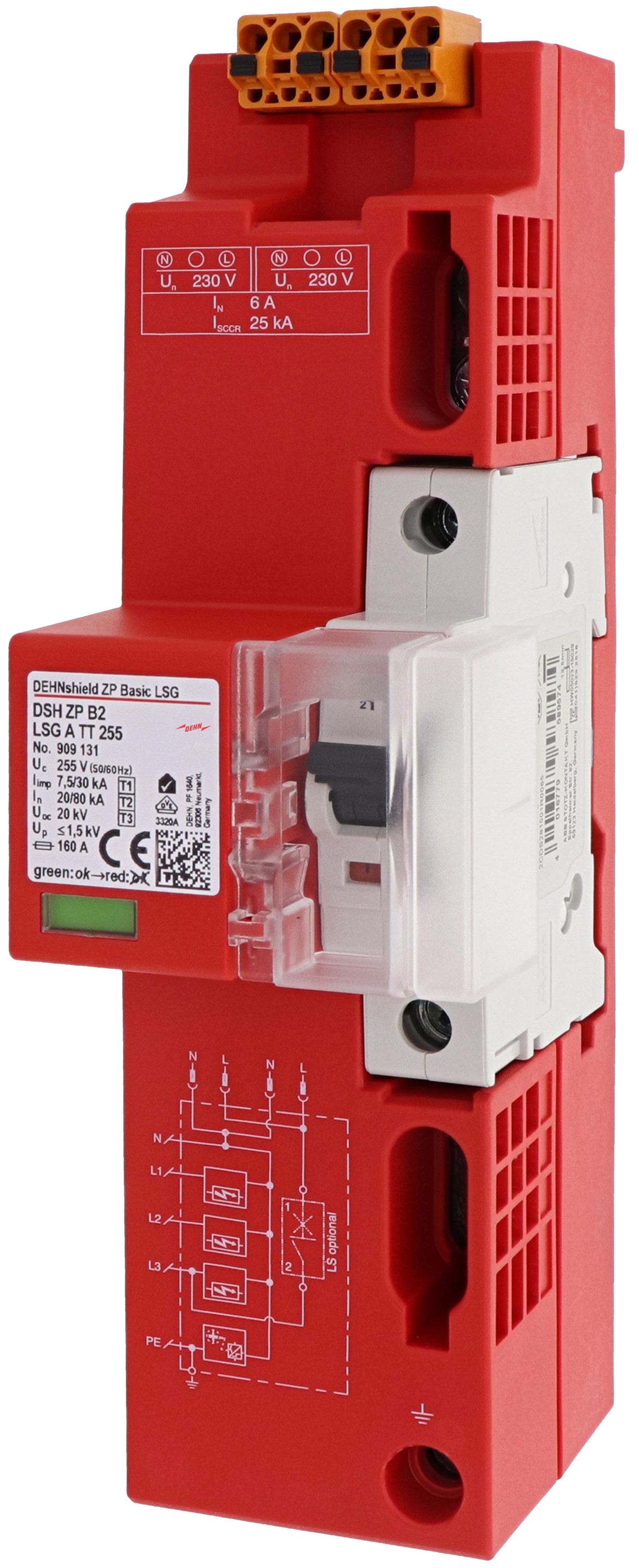

Kombi-Ableiter DSHZPB2LSGATT255

Artikelnummer: 5912106
EAN 4013364449749

sofort verfügbar: 107 Stück | Lieferzeit 1-2 Werktage ab Lager

» Versand als Paket

428,96 €

1 Stück | 428,96 €/Stück

inkl. MwSt., zzgl. Versandkosten

Produktinformationen

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) mit 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100. Inklusive eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung des intelligenten Messystems gem. VDE-AR-N 4100, mit plombierbarer Schutzabdeckung
zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung). 2 x Buchse und 2 x Stecker zur einfachen Verdrahtung des intelligenten Messystems sind im Lieferumfang enthalten.

Hersteller-Artikelnummer (MPN): 909131
Folgestromlöschfähigkeit: 25 kA
Schutzpegel N-PE: 1,5 kV
Netzform TN-C: nein
Signalisierung am Gerät: optisch
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 A
Nennspannung AC: 230 V
Montageart: Sammelschiene
Netzform TN: nein
Schutzpegel L-N: 1,5 kV
Polzahl: 4
Überstromgeschützter Spannungsabgriff: ja
Höchste Dauerspannung AC: 255 V
Netzform DC: nein
Integrierte Vorsicherung: nein
Fernsignalisierung: nein
Netzform TT: ja
Spannungsschaltende Funkenstreckentechnologie: ja
Blitzstoßstrom (10/350 µs): 30 kA
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Netzform sonstige: nein
Prüfklasse: Typ 1 und 2 und 3
Baugröße: 3 TE
Netzform TN-C-S: nein
Schutzart (IP): IP30
Energetisch koordinierte Schutzwirkung zum Endgerät: ja
Netzform TN-S: ja
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 160 A
Spezifische Energie (W/R): 14,06 kJ/Ohm
Höchste Dauerspannung DC: 230 V
Netzform IT: nein

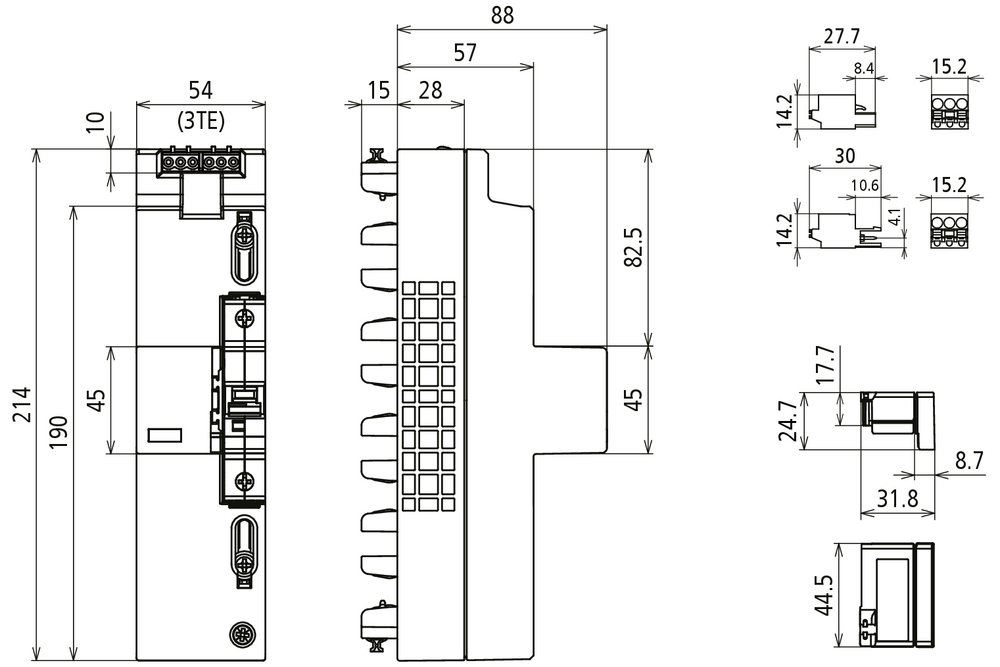

Maßzeichnung

Produktdatenblatt

Schaltbild

Montageanleitung

Maßzeichnung

Schaltbild

Maßzeichnung

Produktdatenblatt
