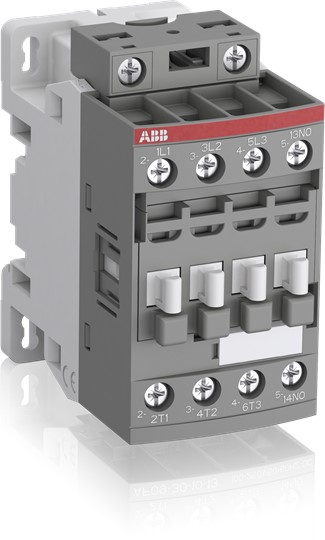

Schütz 100-250VAC/DC AF16-30-10-13

Artikelnummer: 0784283
EAN 3471523110632

mehr Details

sofort verfügbar: 53 Stück | Lieferzeit 1-2 Werktage ab Lager

» Versand als Paket

55,03 €

1 Stück | 55,03 €/Stück

inkl. MwSt., zzgl. Versandkosten

Produktinformationen

Die 3-poligen AF16-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Hersteller-Artikelnummer (MPN): 1SBL177001R1310
Bemessungssteuerspeisespannung Us bei DC: 100 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 100 V
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 100..250 V
Betriebsspannung bei AC 50 Hz: 690 V
Anzahl der Schließer als Hauptkontakte: 3
Bemessungsbetriebsleistung NEMA: 7,457 kW
Betriebsspannung bei AC 60 Hz: 690 V
Höhe: 86 mm
Anzahl der Hilfskontakte als Schließer: 1
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 30 A
Geeignet für Reiheneinbau: nein
Spannungsart zur Betätigung: AC/DC
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45 mm
Tiefe: 77 mm

Hersteller: ABB
Busch - Jaeger Elektro GmbH
GB: ABB
Freisenbergstr. 2
DE 58513 Lüdenscheid
info.bje@de.abb.com
Webseite: www.abb.de/asj
