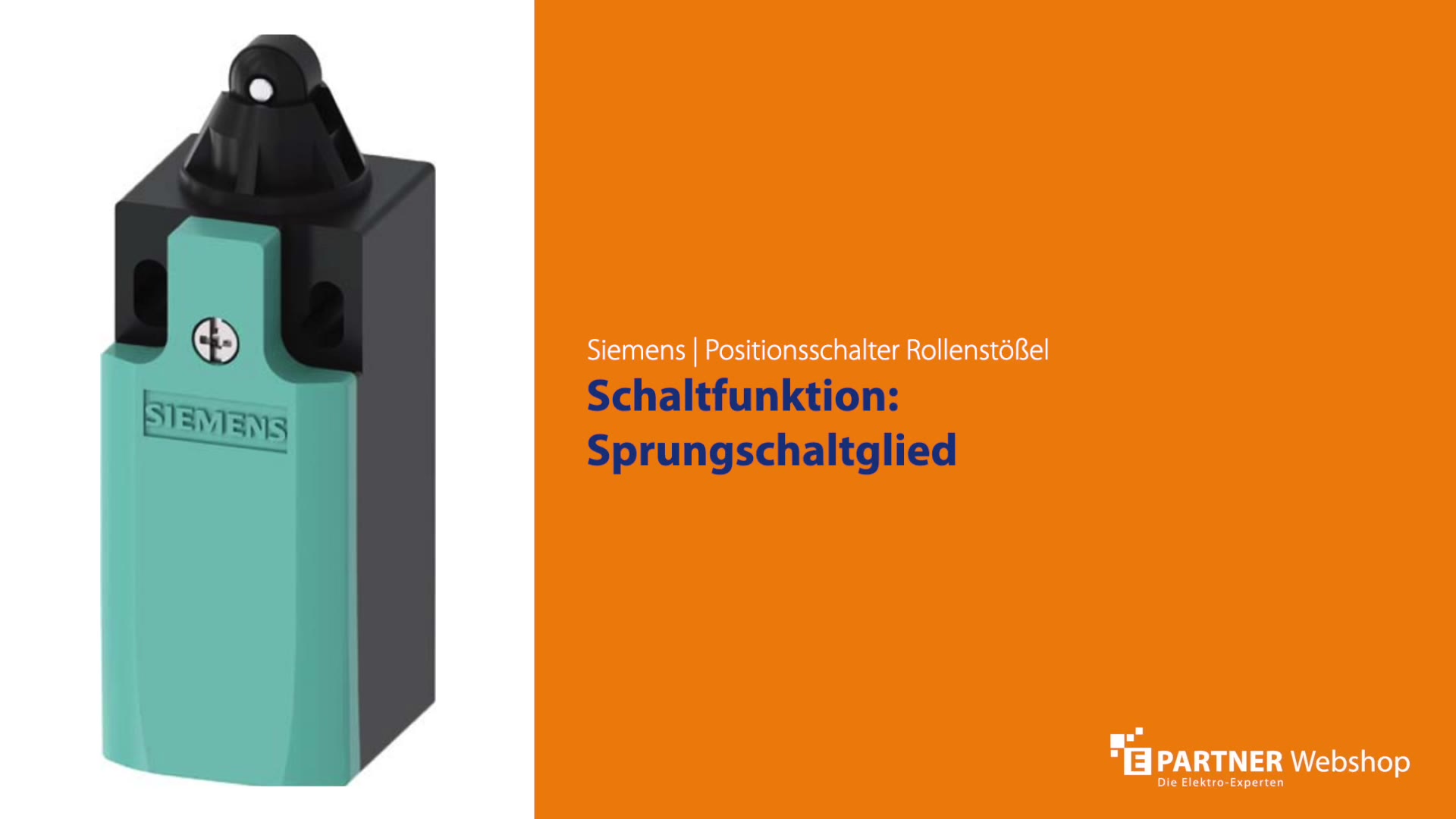

Positionsschalter Kunststoffgehäuse nach DIN EN 50047, 31 mm Geräteanschluss 1 x (M20 x 1,5) 1S/1Ö Sprungkontakte integriert (nicht austauschbar) Rollenstößel, Form C mit Kunststoffrolle 10 mm Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme.Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab.Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich.Safety is a SIRIUS business.
Hersteller-Artikelnummer (MPN)
3SE52320HD03
Explosionsschutz-Kategorie für Staub
ohne
Werkstoff des Gehäuses
Kunststoff
Explosionsschutz-Kategorie für Gas
ohne
Anzahl der Kontakte als Schließer
1
Bemessungsbetriebsstrom Ie bei DC-13, 230 V
0,27 A
Beschichtung Gehäuse
sonstige
Länge des Sensors
86 mm
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation
ohne
Bemessungsbetriebsstrom Ie bei AC-15, 230 V
3 A
Bemessungsbetriebsstrom Ie bei AC-15, 24 V
6 A
Geeignet für Sicherheitsfunktionen
ja
Bemessungsbetriebsstrom Ie bei DC-13, 24 V
3 A
Gehäusebauform
Quader
Schaltfunktion verrastend
nein
Höhe des Sensors
33 mm
Breite des Sensors
31 mm
Zwangsöffnung
ja
Bemessungsbetriebsstrom Ie bei DC-13, 125 V
0,55 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V
6 A
Anzahl der sicherheitsgerichteten Hilfskontakte
1
Schutzart (IP)
IP65
Ausgang elektronisch
nein
Ausführung des Betätigungselements
Rollenstößel
Umgebungstemperatur während des Betriebs
-25..85 °C
Mit Statusanzeige
nein
Schaltfunktion
Sprungschaltglied
Ausführung der Schnittstelle
ohne
Ausführung des elektrischen Anschlusses
Kabeleinführung (metrisch)
Anzahl der Kontakte als Öffner
1
Ausrichtung des Betätigungselements
Rollenstößel gerade
Schutzart (NEMA)
12
Hersteller: Siemens Siemens AG Digital Industries Deutschland Siemenspromenade 2 DE 91058 Erlangen contact@siemens.com Webseite: www.siemens.de/industry
