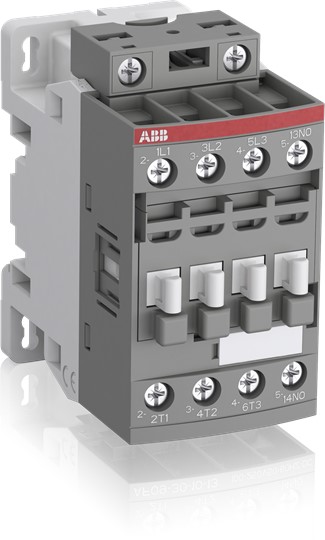

Schütz 100-250VAC/DC AF09-30-01-13

Artikelnummer: 0784273
EAN 3471523110137

mehr Details

Lieferzeit 10-14 Werktage

» Versand als Paket

29,60 €

1 Stück | 29,60 €/Stück

inkl. MwSt., zzgl. Versandkosten

Produktinformationen

Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Hersteller-Artikelnummer (MPN): 1SBL137001R1301
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 100..250 V
Anzahl der Hilfskontakte als Öffner: 1
Anschlussart Hauptstromkreis: Schraubanschluss
Höhe: 86 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Betriebsspannung bei AC 50 Hz: 690 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 100 V
Breite: 45 mm
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Geeignet für Reiheneinbau: nein
Bemessungsbetriebsleistung NEMA: 1,4914 kW
Betriebsspannung bei AC 60 Hz: 690 V
Spannungsart zur Betätigung: AC/DC
Bemessungssteuerspeisespannung Us bei DC: 100 V
Tiefe: 77 mm
Anzahl der Schließer als Hauptkontakte: 3
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW

Hersteller: ABB
