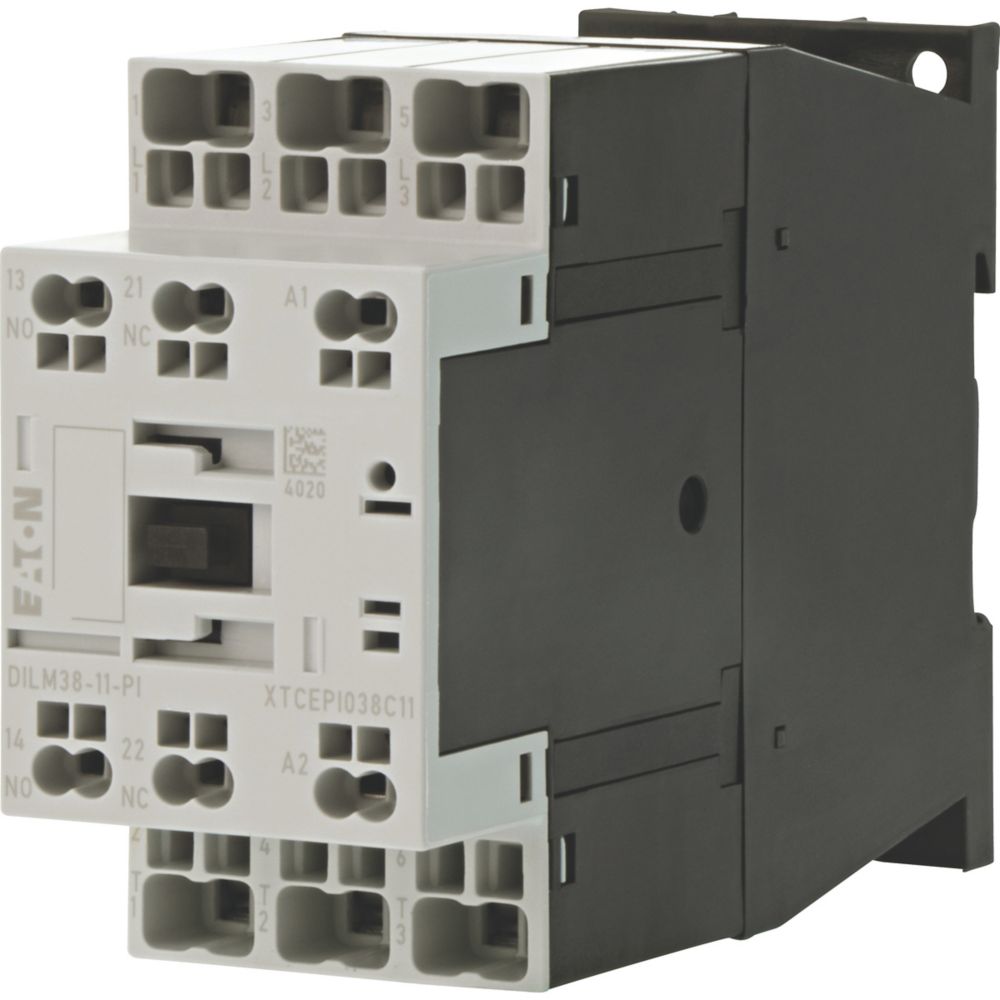

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 95 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 38 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 45 A, gekapselt: Ith = 36 A
Hersteller-Artikelnummer (MPN)
199294
Anzahl der Hilfskontakte als Schließer
1
Breite
45 mm
Anzahl der Hilfskontakte als Öffner
1
Anschlussart Hauptstromkreis
Federzuganschluss
Tiefe
115 mm
Bemessungsbetriebsleistung bei AC-3, 400 V
18,5 kW
Bemessungssteuerspeisespannung Us bei AC 60 Hz
240 V
Anzahl der Schließer als Hauptkontakte
3
Geeignet für Reiheneinbau
nein
Betriebsspannung bei AC 60 Hz
24..690 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
38 A
Spannungsart zur Betätigung
AC
Bemessungsbetriebsleistung bei AC-4, 400 V
7 kW
Bemessungssteuerspeisespannung Us bei AC 50 Hz
230 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
45 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
15 A
Höhe
85 mm
Bemessungsbetriebsleistung NEMA
0 kW
Bemessungssteuerspeisespannung Us bei DC
0 V
Betriebsspannung bei AC 50 Hz
24..690 V
Hersteller: Moeller Electric Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
