Anschlussverteilerschrank 44kVA m.Zählerplatz WAV0170R1

Produktinformationen

WALTHER Anschlussverteilerschrank
Anschlussleistung: 44kVA

nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54

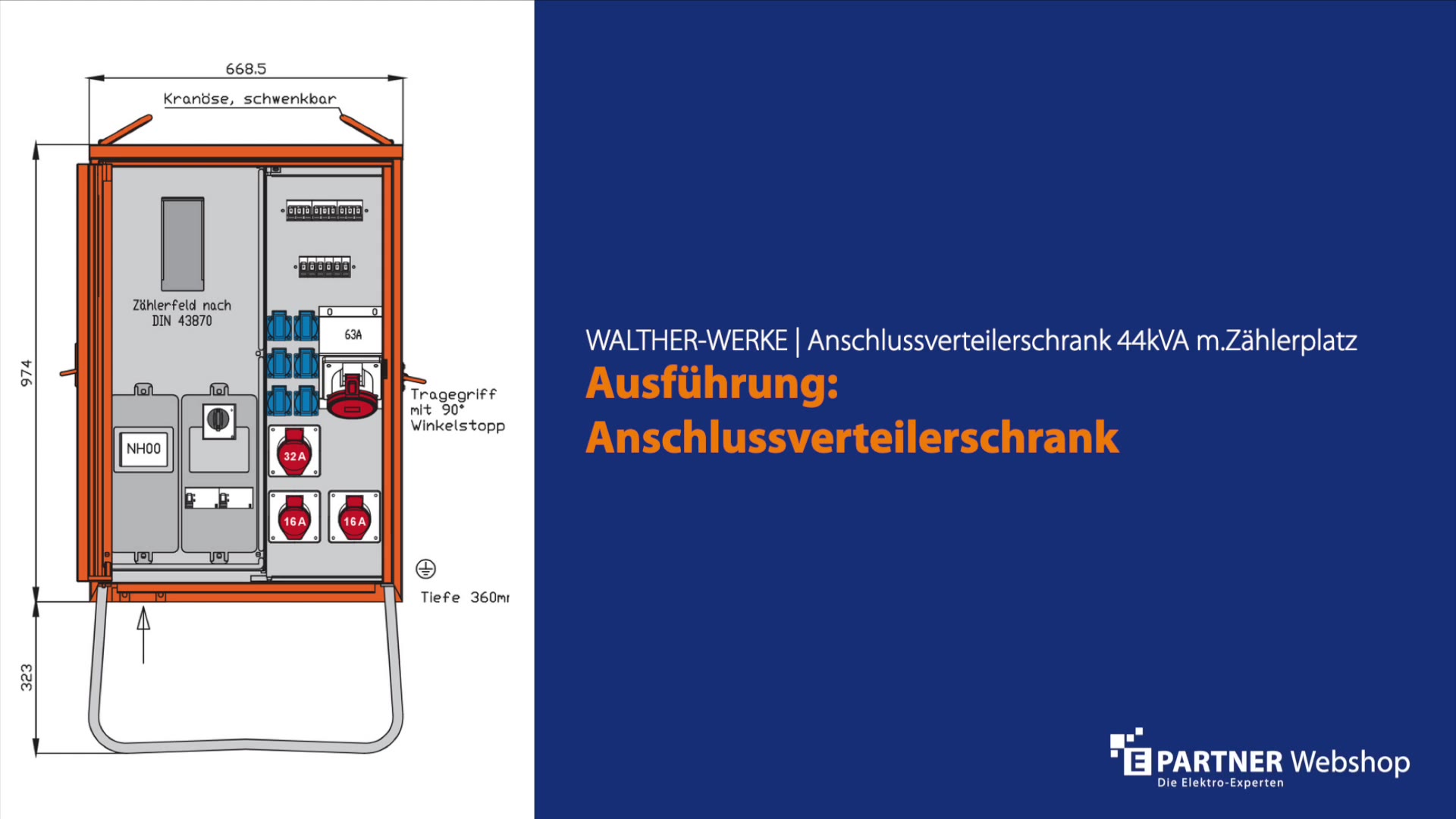

Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm

Anschluss:
1 NH00-Sicherungslasttrennschalter 80A
mit Bügelklemmen 10-50qmm

Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2

Abgang / Absicherung:
1 Leistungsschalter 3P 63A
mit thermisch-magnetischem Auslöser
1 RCD-Schutzschalter 4P 63A/300mA -B-
1 CEE-Anbaudose 63A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
1 RCD-Schutzschalter 4P 63A/30mA -B-
1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
