Eaton Sterndreieckschütz 22kW 400V,AC SDAINLM45(230V50HZ)

Artikelnummer: 0755020
EAN 4015082783860

mehr Details

Lieferzeit 10-14 Werktage

» Versand als Paket

476,14 €

1 Stück | 476,14 €/Stück

inkl. MwSt., zzgl. Versandkosten

Produktinformationen

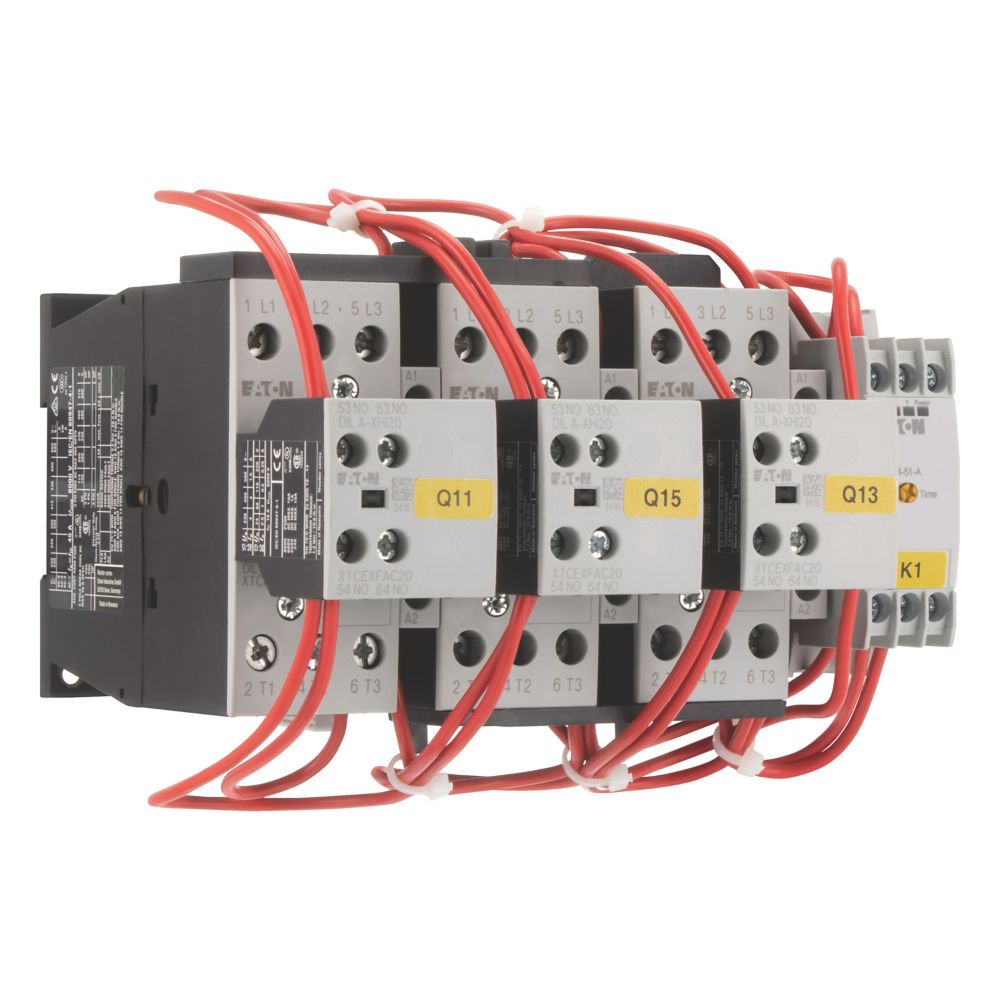

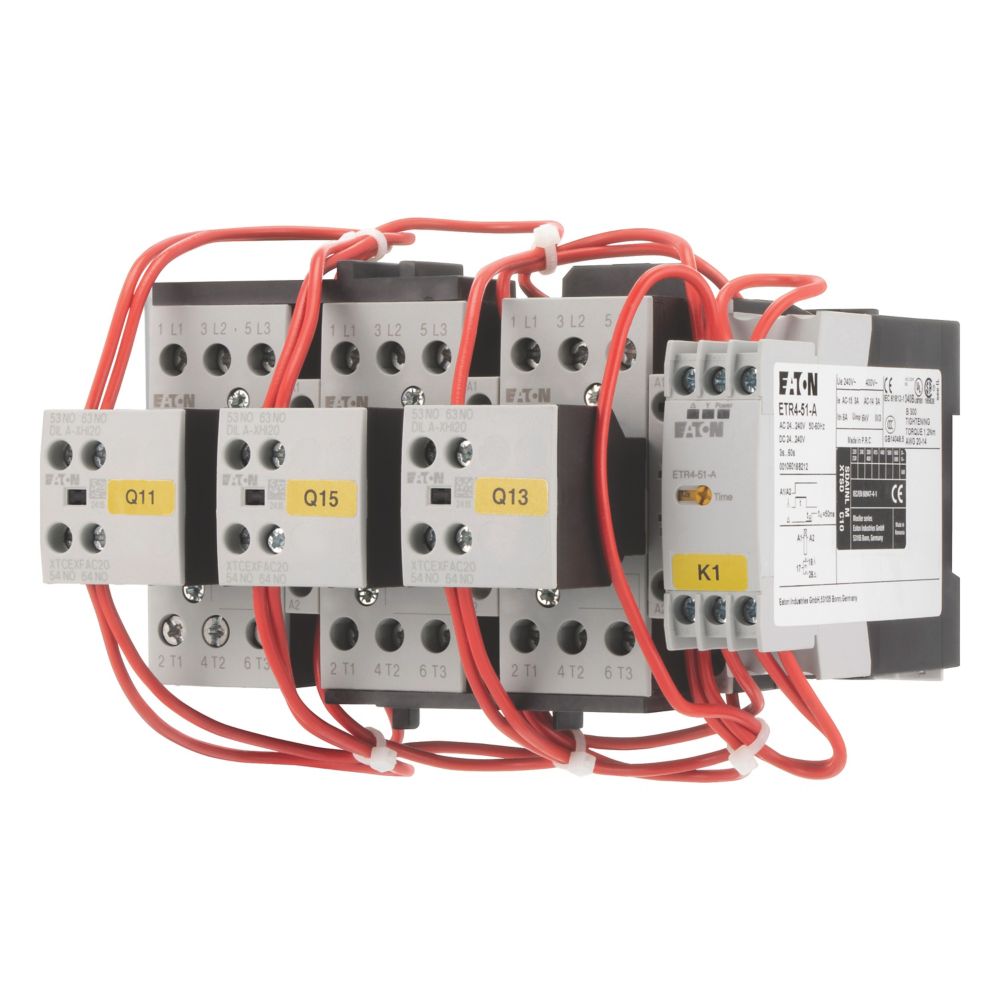

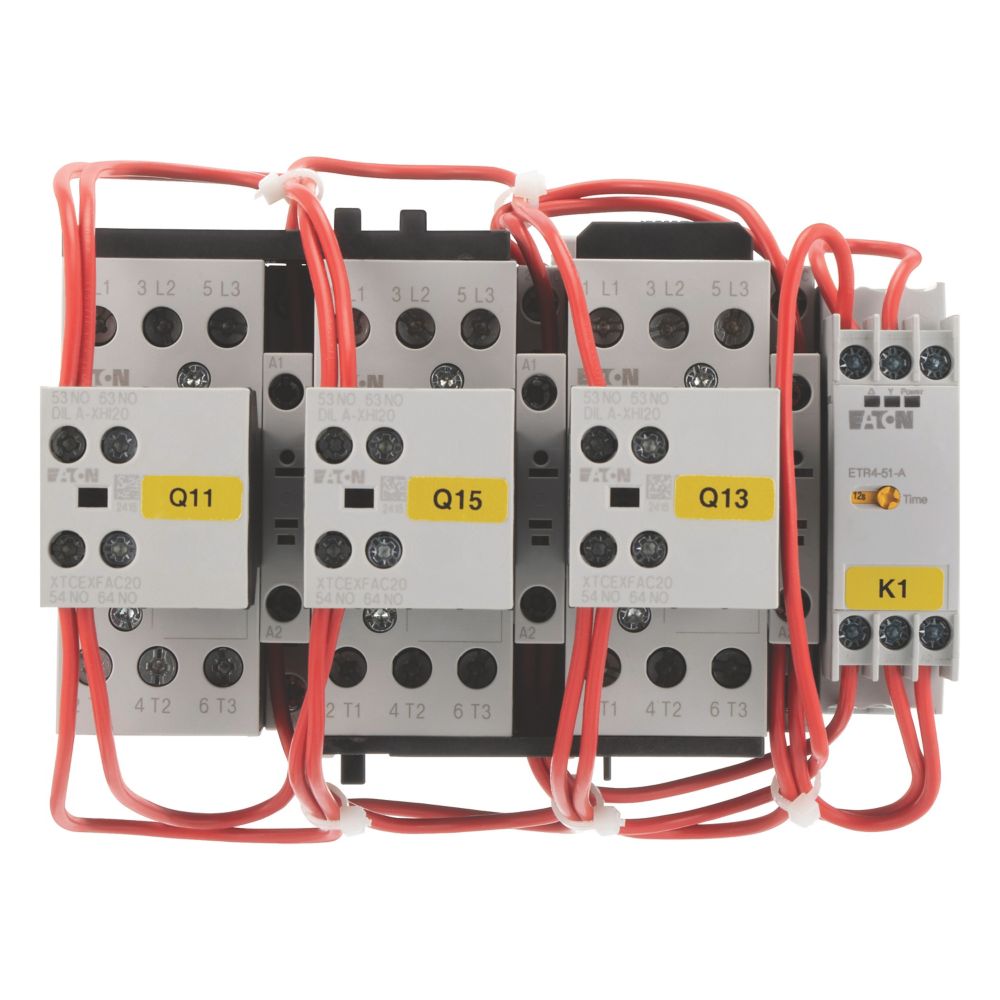

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 11 kW, 380 V 400 V: P= 22 kW, 500 V: P= 30 kW, 660 V 690 V: P= 22 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM25-10, + DILA-XHI20, Dreieckschütz Q15: DILM25-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM17-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3

Hersteller-Artikelnummer (MPN): 278386
Betriebsspannung bei AC 60 Hz: 24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
Anzahl der Schließer als Hauptkontakte: 9
Spannungsart der Betriebsspannung: AC
Betriebsspannung bei AC 50 Hz: 24..690 V
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Betriebsspannung bei DC: 0 V
Tragschienenmontage möglich: nein
Tiefe: 138 mm
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
Bemessungssteuerspeisespannung Us bei DC: 0 V
Breite: 158 mm
Funktion: Stern-Dreieck-Schütz
Schutzart (NEMA): sonstige
Spannungsart zur Betätigung: AC
Schutzart (IP): IP00
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
Bemessungsbetriebsleistung NEMA: 0 kW
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 45 A
Höhe: 95 mm
Anzahl der Hilfskontakte als Schließer: 3
