Eaton Sterndreieckschütz 15kW 400V,AC SDAINLM30(230V50HZ)

Artikelnummer: 0755029
EAN 4015082783617

mehr Details

Lieferzeit 10-14 Werktage

» Versand als Paket

412,89 €

1 Stück | 412,89 €/Stück

inkl. MwSt., zzgl. Versandkosten

Produktinformationen

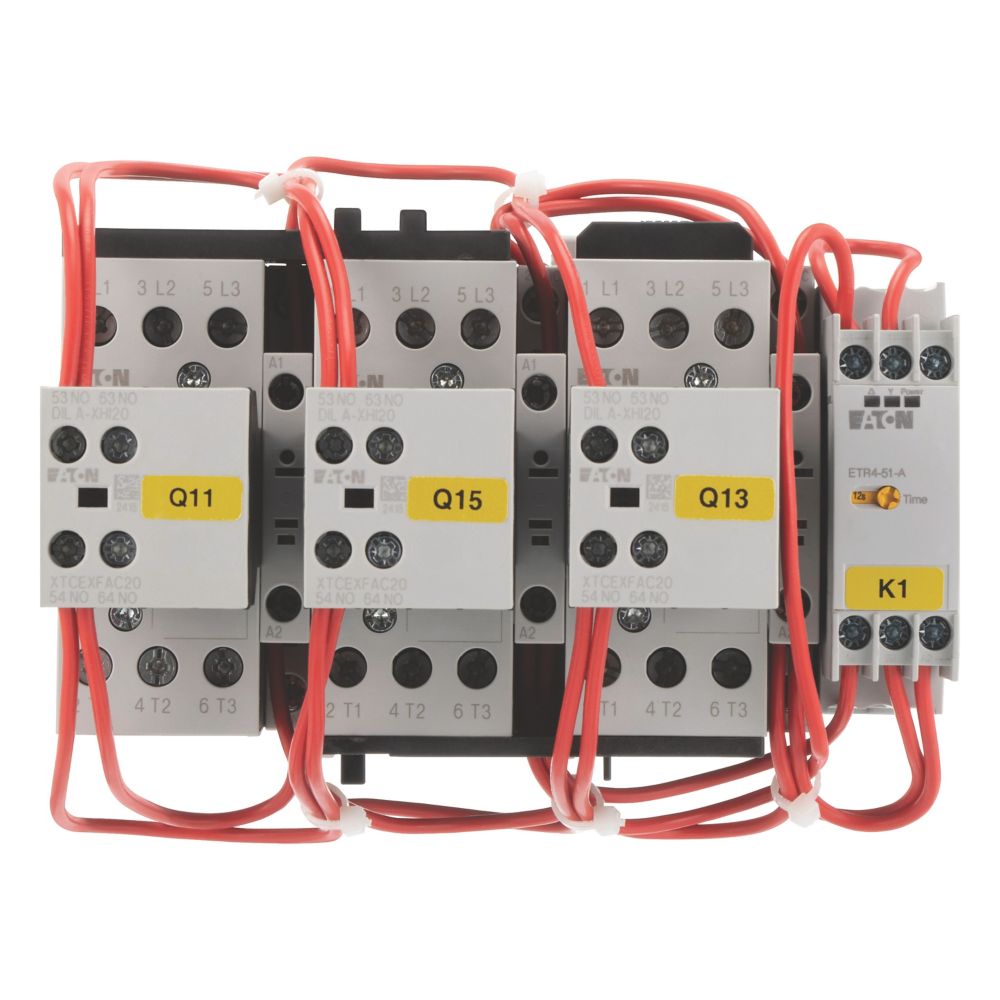

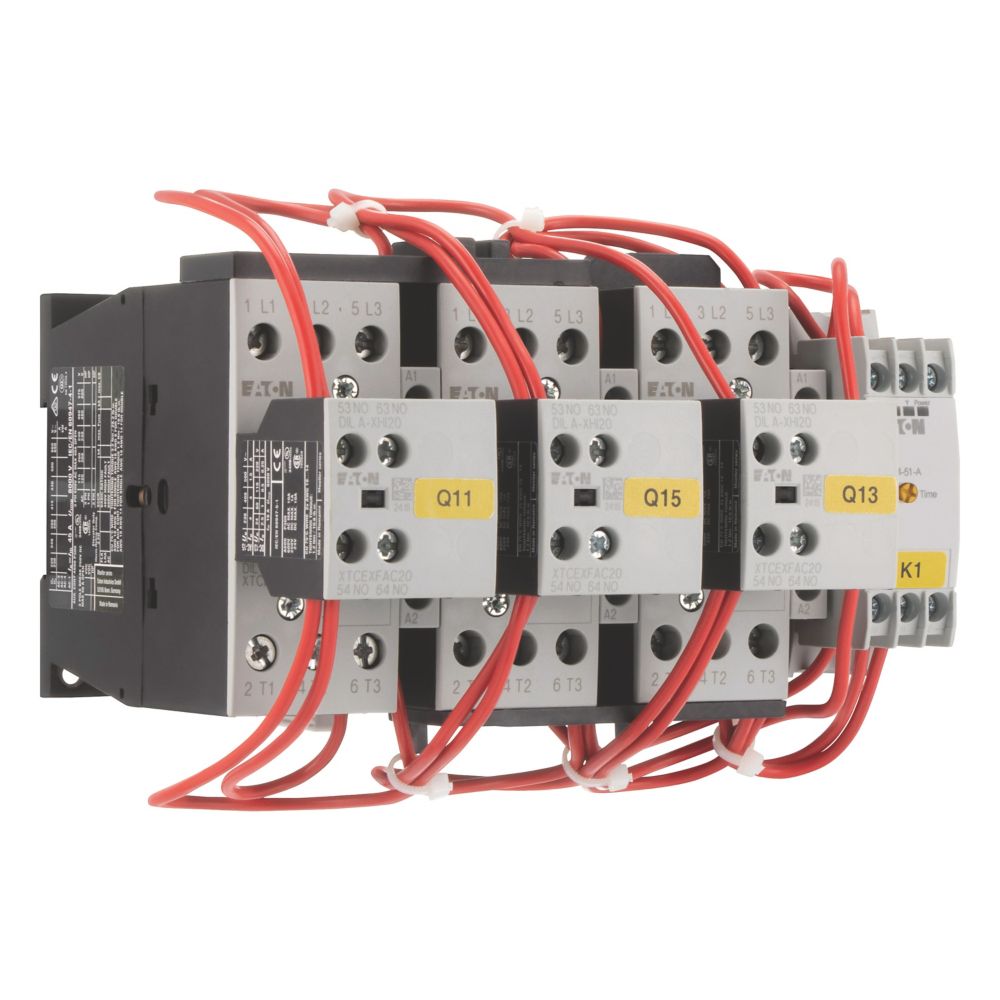

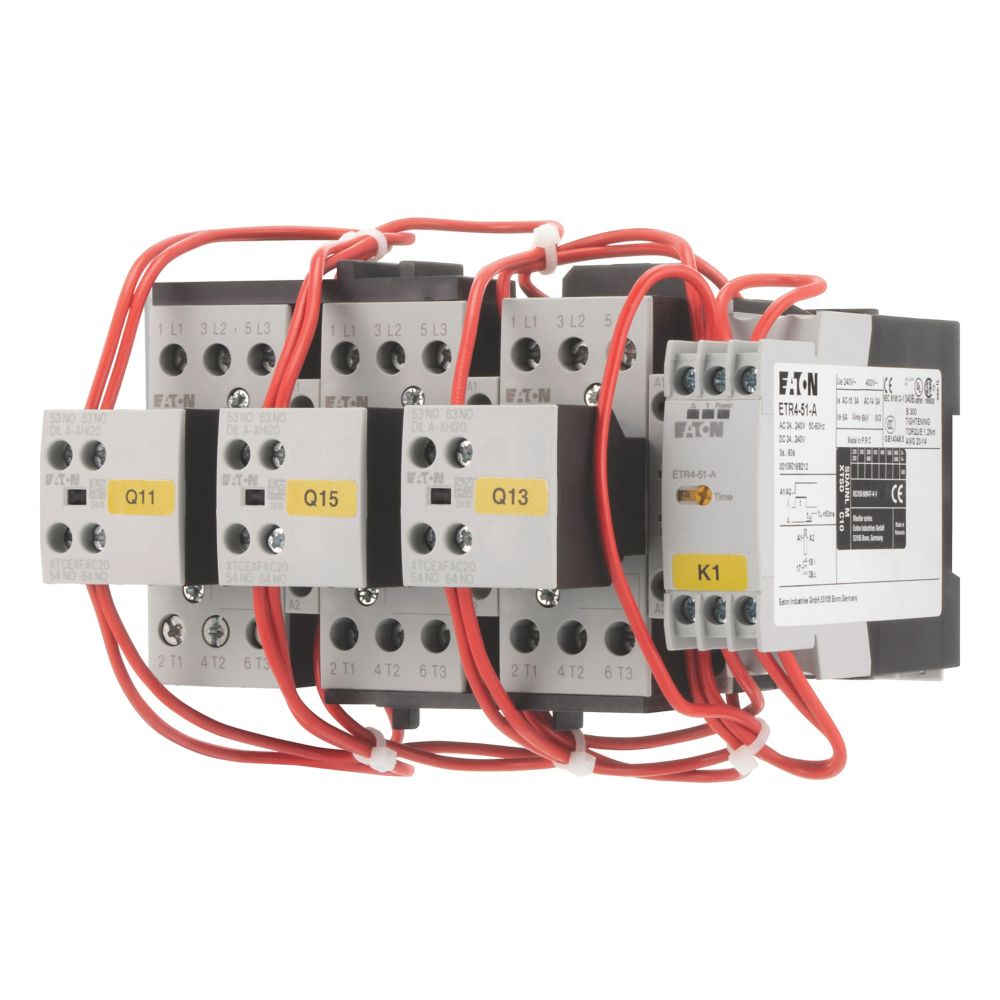

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 30 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 15 kW, 500 V: P= 18.5 kW, 660 V 690 V: P= 18.5 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM17-10, + DILA-XHI20, Dreieckschütz Q15: DILM17-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM17-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3

Hersteller-Artikelnummer (MPN): 278361
Schutzart (NEMA): sonstige
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
Schutzart (IP): IP00
Anschlussart Hauptstromkreis: Schraubanschluss
Spannungsart der Betriebsspannung: AC
Breite: 158 mm
Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Spannungsart zur Betätigung: AC
Höhe: 95 mm
Betriebsspannung bei DC: 0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 30 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 30 A
Funktion: Stern-Dreieck-Schütz
Tiefe: 138 mm
Anzahl der Hilfskontakte als Schließer: 3
Bemessungsbetriebsleistung NEMA: 0 kW
Anzahl der Schließer als Hauptkontakte: 9
Betriebsspannung bei AC 50 Hz: 24..690 V
Tragschienenmontage möglich: nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
Bemessungssteuerspeisespannung Us bei DC: 0 V
Betriebsspannung bei AC 60 Hz: 24..690 V
