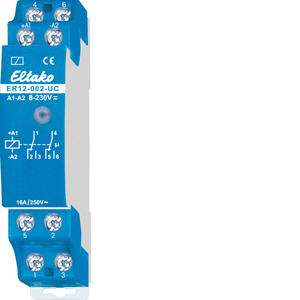

2 Wechsler potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 12..230V UC. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierte Freilauf-/Löschdiode (A1 =+, A2 =-). Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.
Hersteller-Artikelnummer (MPN)
22002601
Einbautiefe
58 mm
Max. Leuchtstofflampenlast (parallel kompensiert)
500 VA
Montageart
DIN-Schiene
Breite in Teilungseinheiten
1
Max. Leuchtstofflampenlast
1000 VA
Max. Glühlampenlast
2000 W
Anzahl der Kontakte als Wechsler
2
Steuerspannung 1
12..230 V
Bemessungsstrom
16 A
Steuerspannungsart 1
AC/DC
Versorgungsspannung
250 V
Funktion
teilelektronisch
Frequenz der Steuerspannung 1
50 Hz
Max. Leuchtstofflampenlast (Duo-Schaltung)
1000 VA
Max. Schaltstrom (cos phi
0,6)=4 A
Spannungsart der Versorgungsspannung
AC
Hersteller: Eltako Eltako GmbH Schaltgeräte Hofener Str. 54 DE 70736 Fellbach info@eltako.de Webseite: www.eltako.com
